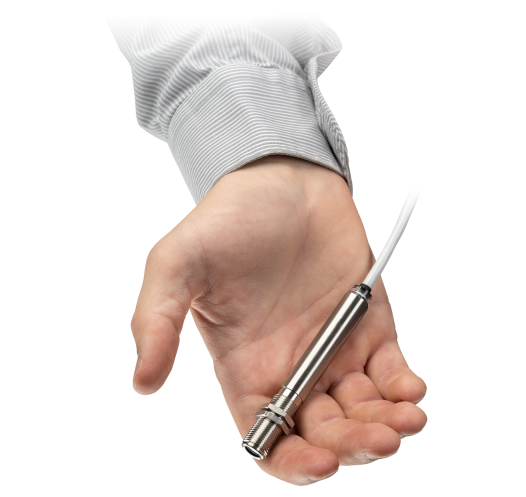

Pirometr to urządzenie służące do bezkontaktowego pomiaru temperatury. W pirometrze wbudowany bierny element będącydetektorem promieniowania podczerwonego czyli teoretycznie można rejestrować promieniowanie z nieskończoności ale niestety w rzeczywistości wchodzą w grę czynnik zewnętrzne tłumiące to promieniowanie takie jak np. para wodna, pył itd. Ogólna zasada doboru pirometrów: czym wyższa temperatura mierzonego obiektu tym należy stosować pirometr z detektorem na krótszą długość fali (zgodnie z prawem Wiena): ≤1000oC detektor uniwersalny 8...14μm |powyżej: >1000oC pirometry wyposażone w krótszą długość fali 2.3 | 1.6 | 1μm
Kamera znajduje zastosowanie do diagnozowania uszkodzeń w liniach energetycznych wysokiego napięcia. Dzięki najnowszemu produktowi izraelskiej firmy Ofil możliwym stało się proste wykrywanie lokalnych źródeł wyładowań elektrycznych. Kamera posiada wbudowany detektor promieniowania na szerokość fali charakterystyczną dla widma impulsów wyładowań niezupełnych. Zakłócenia eksploatacyjne na liniach energetycznych wysokiego napięcia wynikają z uszkodzenia elementów linii np.: izolatorów, przewodów, te natomiast generują lokalne wyładowania elektryczne.
Wyróżniamy następujące formy wyładowań elektrycznych:
- Wyładowania ulotowe świetlące na przewodach linii
- Miejscowe snopienie w miejscach uszkodzeń osprzętu
- Wyładowania powierzchniowe na izolatorach
- Wyładowania wewnętrzne w izolacji stałej
Wszystkie obiekty emitują promieniowanie podczerwone - im temperatura ciała jest wyższa, tym jego cząstki są bardziej aktywne i tym wyższy jest poziom emitowanej energii podczerwonej. Integralną częścią pirometru jest układ optyczny, który gromadzi energię promieniowania podczerwonego mierzonego obiektu i ogniskuje ją na detektorze. Detektor zamienia energię podczerwoną na sygnał elektryczny, który jest wzmacniany, zamieniany na postać cyfrową, a następnie wyświetlany na wskaźniku pirometru. Widać więc, że mierząc moc promieniowanej przez ciało energii podczerwonej możemy określić jego temperaturę. Źródłem promieniowania jest piec kalibracyjny BR400 o znanym i określonym współczynniku emisyjności charakterystycznym dla materiału radiatora. W przypadku naszego pieca jest to >0.95.
